UAB010

Ud

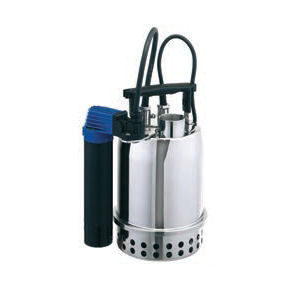

Electrobomba sumergible.

1.200,35€

Conjunto de dos bombas iguales, una de ellas de reserva, siendo cada una de ellas una electrobomba sumergible, para achique de aguas limpias o ligeramente cargadas, construida en acero inoxidable, modelo BEST ONE MA "EBARA", con una potencia de 0,25 kW.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt36bse020E

Ud

Electrobomba sumergible, para achique de aguas limpias o ligeramente cargadas, construida en acero inoxidable, modelo BEST ONE MA "EBARA", con una potencia de 0,25 kW y salida de impulsión roscada de 1 1/4", para una altura máxima de inmersión de 5 m, temperatura máxima del líquido conducido 35°C según UNE-EN 60335-2-41 para uso doméstico y 40°C para otras aplicaciones y tamaño máximo de paso de sólidos 10 mm, con cuerpo de impulsión, filtro, impulsor, carcasa, tapa de motor y eje motor de acero inoxidable AISI 304, cierre mecánico con doble retén en cámara de aceite, motor asíncrono de 2 polos, aislamiento clase F, para alimentación monofásica a 230 V y 50 Hz de frecuencia, condensador y protección termoamperimétrica de rearme automático incorporados, protección IP68, con regulador de nivel incorporado y cable eléctrico de conexión de 5 metros con enchufe tipo shuko.

2,000

382,00

764,00

mt36bom050r

m

Conducto de impulsión de aguas residuales realizado con tubo de PVC para presión de 10 atm, de 40 mm de diámetro, con extremo abocardado, según UNE-EN 1452.

4,000

2,32

9,28

mt36bom051r

Ud

Repercusión, por m de tubería, de accesorios, uniones y piezas especiales para tubo de PVC para presión de 10 atm, de 40 mm de diámetro.

4,000

0,70

2,80

mt37vre010e

Ud

Válvula de retención, con rosca GAS de 1 1/4", "EBARA".

2,000

93,00

186,00

mt37svc010i

Ud

Válvula de compuerta de latón fundido, para roscar, de 1 1/4".

2,000

15,02

30,04

mt36bom020

Ud

Accesorios para instalación de bomba sumergible portátil, para achique de aguas, instalada en arqueta enterrada y conexión a la red de evacuación.

2,000

22,45

44,90

mt36bom060a

Ud

Instalación de bomba sumergible portátil, para achique de aguas, en arqueta enterrada y conexión a la red eléctrica.

2,000

15,00

30,00

Subtotal materiales:

1.067,02

2

Mano de obra

mo008

h

Oficial 1ª fontanero.

1,600

19,11

30,58

mo107

h

Ayudante fontanero.

1,600

17,50

28,00

mo003

h

Oficial 1ª electricista.

2,680

19,11

51,21

Subtotal mano de obra:

109,79

3

Costes directos complementarios

%

Costes directos complementarios

2,000

1.176,81

23,54

Coste de mantenimiento decenal: 1.128,33€ en los primeros 10 años.

Costes directos (1+2+3):

1.200,35

UNIDAD DE OBRA UAB010: ELECTROBOMBA SUMERGIBLE.

CARACTERÍSTICAS TÉCNICAS

Conjunto de dos bombas iguales, una de ellas de reserva, siendo cada una de ellas una electrobomba sumergible, para achique de aguas limpias o ligeramente cargadas, construida en acero inoxidable, modelo BEST ONE MA "EBARA", con una potencia de 0,25 kW y salida de impulsión roscada de 1 1/4", para una altura máxima de inmersión de 5 m, temperatura máxima del líquido conducido 35°C según UNE-EN 60335-2-41 para uso doméstico y 40°C para otras aplicaciones y tamaño máximo de paso de sólidos 10 mm, con cuerpo de impulsión, filtro, impulsor, carcasa, tapa de motor y eje motor de acero inoxidable AISI 304, cierre mecánico con doble retén en cámara de aceite, motor asíncrono de 2 polos, aislamiento clase F, para alimentación monofásica a 230 V y 50 Hz de frecuencia, condensador y protección termoamperimétrica de rearme automático incorporados, protección IP68, con regulador de nivel incorporado y cable eléctrico de conexión de 5 metros con enchufe tipo shuko; conectadas a conductos de impulsión de aguas residuales realizados con tubo de PVC. Incluso accesorios, uniones y piezas especiales para la instalación de las electrobombas.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

FASES DE EJECUCIÓN.

Replanteo. Colocación de las bombas. Colocación y fijación de tuberías y accesorios.

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes y salpicaduras. Se protegerá frente a obturaciones.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

15 01 01

Envases de papel y cartón.

3,441

4,588

Envases:

3,441

4,588
