OXIGENADORES DE FONDO PARA VENTILACIÓN
DE LODOS ACTIVOS
Y
our Life, our Quality. Worldwide
Achique, Aguas Residuales-Estaciones de bombeo.
www.ebara.es
OXIGENADORES
Oxigenadores utilizados principalmente para oxigenar el agua, neutralizar el CO
2
,
ozonizar y
eliminar la espuma de los depósitos.

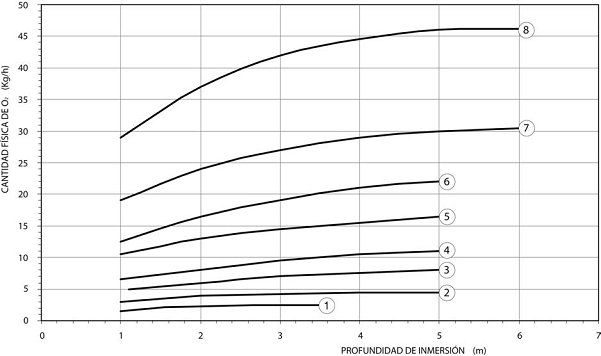

CURVAS DE CARACTERÍSTICAS
TABLAS DE CARACTERÍSTICAS
Nº Curva y Modelo
Tensión
Velocidad
Impulsor
Pot. Abs. P1
Int. Abs.
Peso
Bomba Tipo
r.p.m.
kW
A
Kg
(1)
OJ128-80
3~
400V 50Hz
1450
Monocanal
2,8
6,5
105
DRC/A80
(2)
OJ146-100
3~
400-690V 50Hz
1450
Multicanal
4,6
9,5
152
DRM/A100
(3)
OJ172-100
3~
400-690V 50Hz
1450
Multicanal
7,2
13,5
180
DRM/A100
(4)
OJ1
120-100
3~
400-690V 50Hz
1450
Multicanal
12
27
240
DRM/A100
(5)
OJ1
148-150
3~
400-690V 50Hz
1450
Monocanal
14,8
30
320
DRC/A150
(6)
OJ2198-200
3~
400-690V 50Hz
950
Multicanal
19,8
39
560
DRM/A250
(7)
OJ2290-200
3~
400-690V 50Hz
950
Multicanal
29
57
560
DRM/A250
(8)
OJ3400-250
3~
400-690V 50Hz
950
Multicanal
40
80
720
DRM/A300
FUNCIONAMIENTO
El funcionamiento del sistema está basado en el empleo de
un conjunto hidráulico especial, dotado de un rodete centrífu-
go
de tres canales, acompañado de un difusor especial de 12
salidas. De esta forma, el caudal de la bomba se reparte en
12 boquillas que erogan el fango que debe ser aireado en el
mismo número de cámaras de mezcla.
En las cámaras de aireación, el fango entra en contacto con el
aire suministrado por un compresor en estado límite anular de
elevada turbulencia. La máquina eyecta 12 chorros
de mezcla
bifásica a alta velocidad, lo que permite obtener una elevada
cantidad de oxígeno disuelto y un vigoroso efecto mezcla. Las
prestaciones de este sistema de aireación, con un óptimo ren-
dimiento, no pueden ser conseguidas por otros.
